ATEX Fasspresse
Stundenleistung max.40-50 Fässer/h
| Ausführung | Abmessungen LxBxH mm | Besonderheit | Gewicht in kg | Preis | |
|---|---|---|---|---|---|
| 02000031 | 1168x960x2892 | EX-Ausführung für innen und außen | 972 | auf Anfrage |

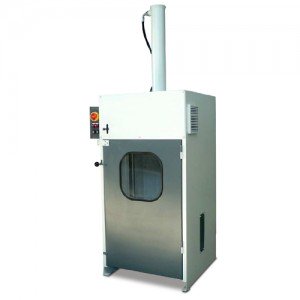

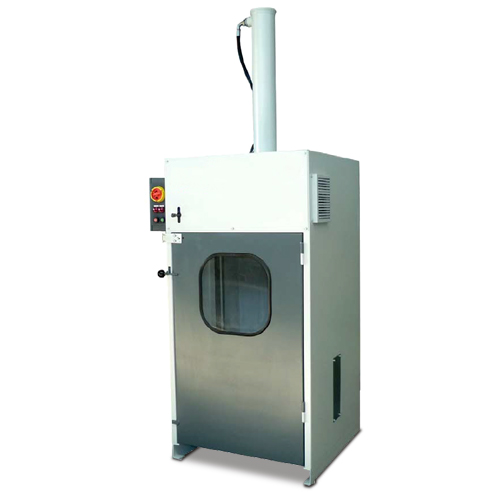

Fasspresse FP 3000 EEx
EX-Ausführung Ex II 2G IIb T4 nach Norm ATEX 2014/34/EU ATEX
Pressvorgang über Handhebelsteuerung (Damit es nicht zur Funkenbildung kommt muss der Handhebel beim Pressvorgang gedrückt gehalten werden.)
Die Fasspresse Ex ist ausschließlich für das Verpressen von leeren, geöffneten Leichtblech- und Rollreifenfässern bestimmt.
- Ex-geschützte Bauweise
- geschlossene Bauweise mit Sichtfenster
- geschweißte Rahmenkonstruktion
- Pressplatte mit Dornen für Fassöffnung
- Auffangwanne für Restflüssigkeit (Auffangvolumen ca. 6l)
- Elektrohydraulischer Antrieb
- weitgehendst wartungsarm
- kurze Taktzeiten
- hartverchromte Kolbenstange
- Folientastatur
- Handhebel-Steuerung
Pressdaten:
- Presskraft: 270 kN
- Presszeit mit Rückhub: 33 s
- Fassgröße: DxH 618x1092mm
- Fassart: Leichtblech
- für Fässer mit max. 200 l Fassungsvermögen
- durch den Vollhub bis max. 50mm über dem Pressenboden auch für kleinere Gebinde nutzbar
- lichte Höhe 1092mm zwischen Pressenboden und Stempel (wenn Stempel komplett angehoben ist)
- Stundenleistung max. 40-50 Fässer/h
- Platzbedarf: BxTxH: 2180x1980x2892mm
Motordaten:
- Nennleistung: 7,5 kW
- Betriebsspannung: 400V
- Frequenz: 50 Hz
- Nennstrom: 14,7 A
- Schutzart: IP66
Hydraulik:
- Pumpe: Förderstrom Q bei 1465 min-1: 36,9 l/min
- Betriebsdruck: 210 bar
Öltank:
- Fassungsvermögen:27 l
- Ölsorte: Mehrbereichsöl (DIN 51524-T3) ISO Viskositätsklasse HVLP 32
Energiebedarf und Absicherung (3 x 400 V / 50 Hz):
- Gesamt-Nennleistung Pn: 7,5 kW
- Gesamt-Nennstrom In: 15,5 A
- Gesamt-Absicherung: 32 A (träge)
- Stecker-Stromanschluß: CEE 32
Luftschallemission:
- Der Schalldruckpegel, entsprechend der Norm DIN 45635 Teil 27, überschreitet nicht den Wert von 80 dB (A).
GS-geprüft durch die Berufsgenossenschaft inkl. CE-Kennzeichen Darf auch im Freien, witterungsgeschützt, unter Dach aufgestellt und betrieben werden.
Sie benötigen folgenden Stromanschluß:
- Cekonstecker 3x32 A+N+PE6h, Absicherung 25A
- Leitungsschutzschalter Charakteristik K oder C oder Schmelzsicherungen Charakterisik gl
- Die Entladung vom LKW und der innerbetriebliche Transport zum Aufstellort wird kundenseitig arrangiert/bezahlt.
- (Einweisung und Inbetriebnahme optional gegen Aufpreis möglich)
- Diese Fasspresse wird ausschließlich auftragsbezogen gefertigt und kann daher nicht zurückgenommen werden! * *
- Technische und optische Änderungen vorbehalten!
Betrieb im Aussenbereich:
Hierbei müssen Sie einige Besonderheiten beachten:
Besondere Aufsichtspflichten: Aus Gründen der Sicherheit nur unter Aufsicht in Betrieb nehmen. Der Bediener muss sich vergewissern, dass keine unbefugten Personen Zutritt zur Fasspresse haben. Wird nicht mit der Fasspresse gearbeitet, muss diese stillgesetzt und gegen unbefugtes Einschalten gesichert werden.
Die Fasspresse darf nicht direkt dem Regen ausgesetzt werden. Restflüssigkeit darf nicht in die Erde gelangen. Halten Sie die Umweltschutzvorschriften ein.
Die Wartungsintervalle müssen verkürzt werden. Bei Temperaturen unter 0°C gegebenenfalls anderes Hydrauliköl mit einer geeigneten Viskosität verwenden.
Produkteigenschaften
| Art.-Nr.: | 02000031 |
| Abmessungen LxBxH mm: | 1168x960x2892 |
| Besonderheit: | EX-Ausführung für innen und außen |
| Gewicht in kg: | 972 |
Allgemeine Produktbeschreibung
Diese ATEX Fasspresse FP 3000 EEx hat eine Stundenleistung von max. 40-50 Fässer/h und ist ausschließlich für das Verpressen von leeren, geöffneten Leitblech- und Rollreifenfässern bestimmt. Es handelt sich hierbei um die EX-Ausführung EX II 2G Cb IIB T3.
Die Fasspresse verfügt über eine Ex-geschützte, geschlossene Bauweise mit Sichtfenster. Sie besitzt eine geschweißte Rahmenkonstruktion, eine rollengeführte Pressplatte mit Dornen für die Fassöffnung sowie eine Auffangwanne für die Restflüssigkeit mit einem Auffangvolumen von ca. 6 Litern.
Die Fasspresse verfügt über einen elektrohydraulischen Antrieb. Sie ist weitestgehend wartungsarm und hat zudem kurze Taktzeiten.
Die Presskraft dieser Fasspresse liegt bei 270 kN bei einer Presszeit mit Rückhub von 33 Sekunden. Die Fasshöhe darf maximal 1092 mm betragen, der Durchmesser darf bei max. 618 mm liegen. Die Fässer müssen aus Leichtblech bestehen.
Der Motor der Fasspresse hat eine Nennleistung von 7,5 kW sowie eine Betriebsspannung von 400 Volt. Seine Frequenz liegt bei 50 Hz und der Nennstrom beträgt 14,7 A. Der Motor verfügt über die Schutzart IP66 und ist somit wasserdicht.
Die Fasspresse hat eine Pumpe mit einem Förderstrom Q bei 1465 min-1: 36,9 Liter pro Minute. Der Betriebsdruck liegt bei 210 bar. Der Öltank zeichnet sich durch ein Fassungsvermögen von 27 Litern aus und eignet sich für folgende Ölsorte: Mehrbereichsöl (DIN 51524-T3) ISO Viskositätsklasse HVLP 32. Die Gesamt-Nennleistung Pn der Fasspresse beträgt 7,5 kW, der Gesamt-Nennstrom In 15,5 A. Die Gesamt-Absicherung beläuft sich auf 32 A (träge) und der Stecker-Stromanschluss ist CEE 32.
Die Fasspresse eignet sich für Fässer mit maximal 200 Liter Fassungsvermögen. Die Einfüllhöhe der Fässer liegt bei ca. 1000 mm, die Fassgröße bei einem Durchmesser 618 mm und einer Höhe von 1092 mm. Durch den Vollhub bis zu max. 50 mm über dem Pressboden, ist diese Fasspresse auch für kleinere Gebinde nutzbar.
Die lichte Höhe zwischen dem Pressboden und Stempel (wenn der Stempel komplett angehoben ist) beträgt 1092 mm. Die Stundenleistung der Fasspresse beläuft sich auf max. 40-50 Fässer/h. Die Fasspresse ist GS-geprüft durch die Berufsgenossenschaft inkl. CE-Kennzeichen und darf auch im Freien, witterungsgeschützt, unter einem Dach, aufgestellt und betrieben werden.
Für die Fasspresse benötigen Sie folgenden Stromanschluss: Cekonstecker 3x32 A+N+PE6h, Absicherung 25A sowie einen Leitungsschutzschalter Charakteristik K oder C oder Schmelzsicherungen Charakterisik gl. Die Entladung vom LKW und der innerbetriebliche Transport zum Aufstellort wird von Ihnen arrangiert/bezahlt. Die Fasspresse ist inklusive Einweisung und Inbetriebnahme innerhalb Deutschlands. Sie wird ausschließlich auftragsbezogen gefertigt und kann nicht zurückgenommen werden! Technische und optische Änderungen sind vorbehalten.
