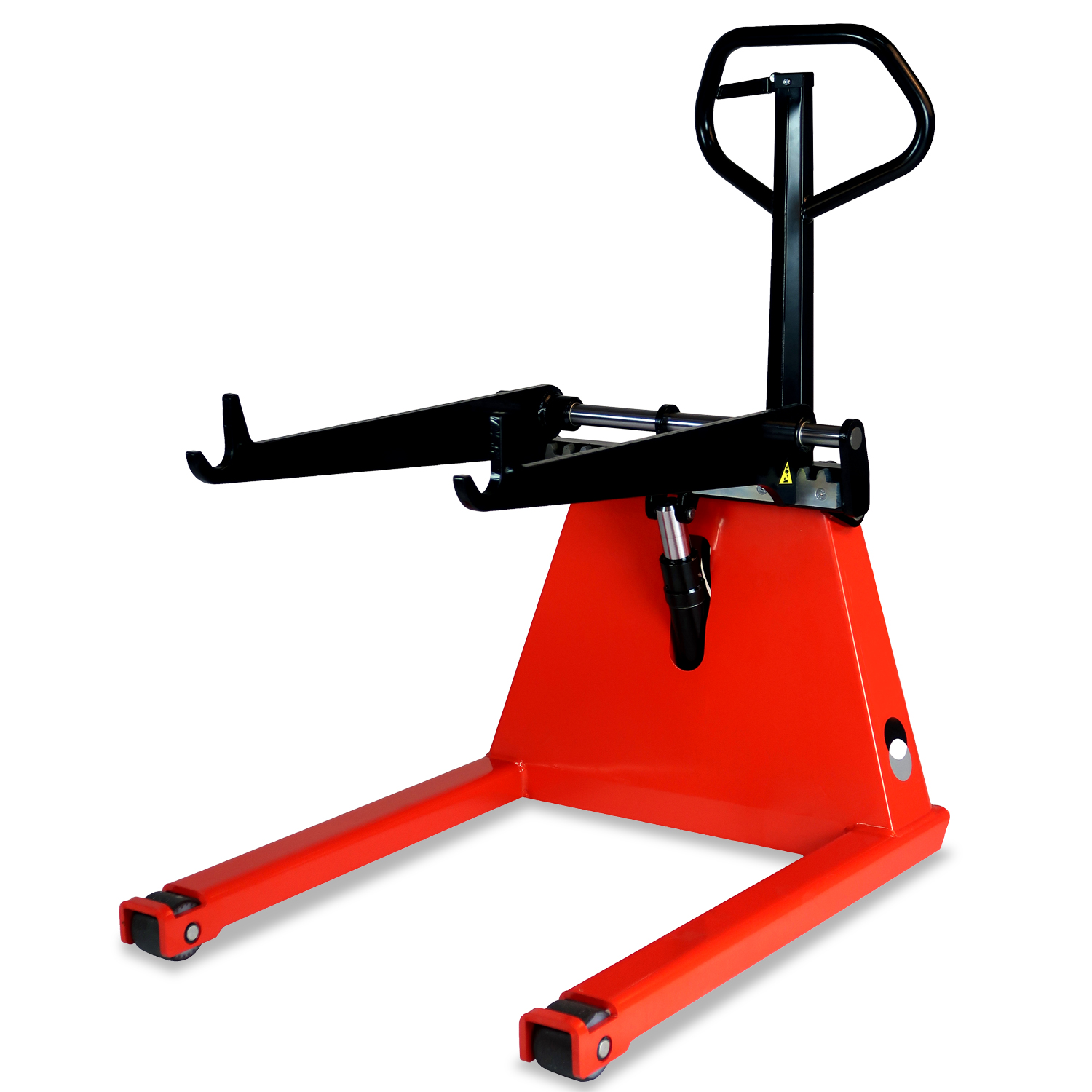

Rollenheber
speziell für Rotatoren
.jpg)
.jpg)
| Ausführung | Ausführung | Preis | |
|---|---|---|---|
| 03300039 | speziell geeignet für Rotatoren | auf Anfrage |
Rollenheber
speziell für Rotatoren

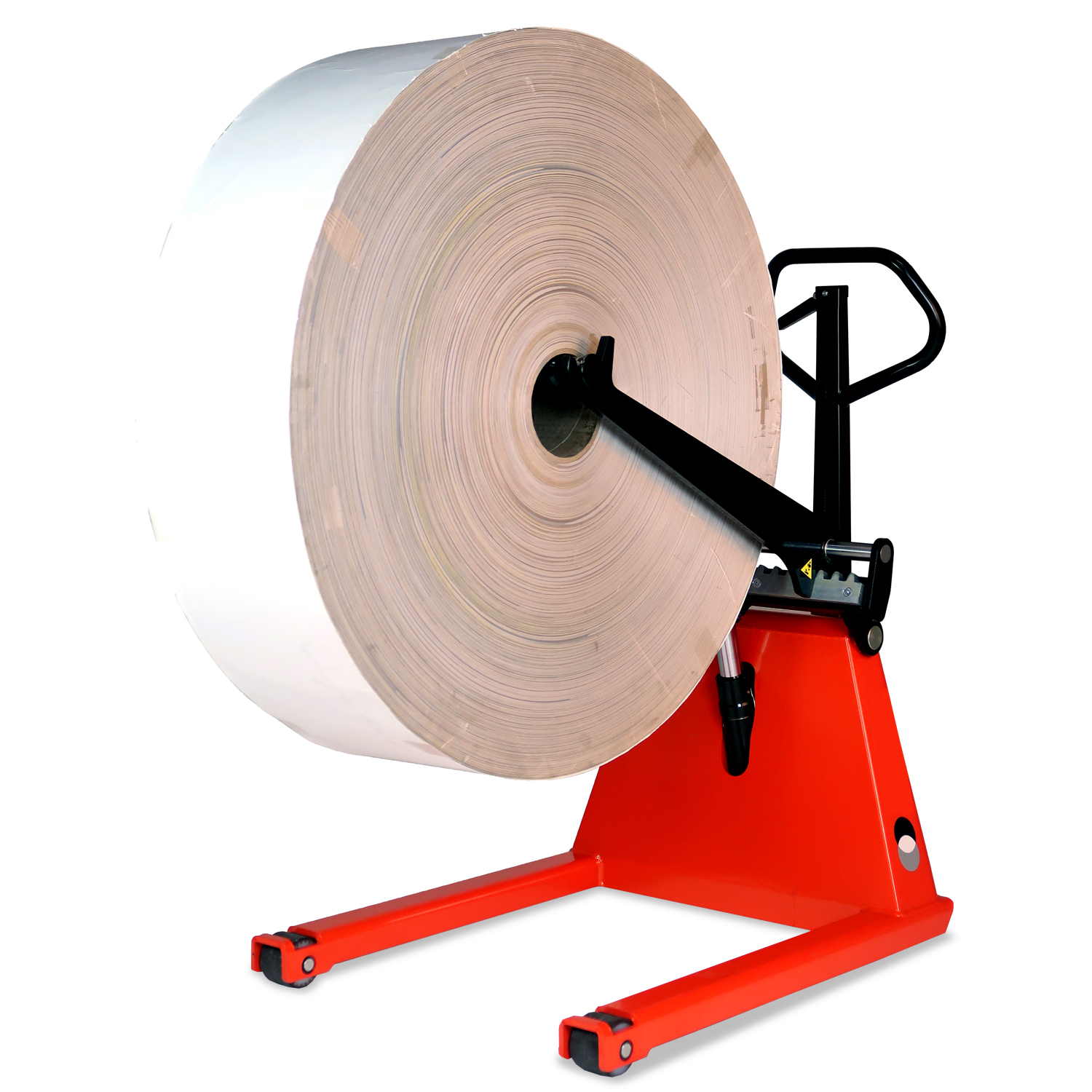

Dieses Gerät findet häufig Anwendung wenn zur Bestückung der Maschinen nur wenig Platz zur Verfügung steht. Der Aufnahmebolzen der jeweiligen Produktionsmaschine wird in die aufzunehmende Rolle gesteckt. Der Rollen-Heber nimmt dann diesen Aufnahmebolzen mit den Gabelzinken auf. Häufig wird als Übergabemaschine der Rollen-Rotator (03300037-03300038) genutzt.
- Tragkraft 500kg
- heben und fahren manuell
- für Rollendurchmesser max. 1270mm
- für Rollenbreite max. 520mm
- Hubhöhe 800mm
- Bauhöhe 1170mm
- Einfahrhöhe Gabelzinken 250mm
- gehobene Höhe 1050mm
- Höhe der Radarme 85mm
- Gabelbreite verstellbar 100-520mm
- Gesamtbreite 720mm
- Abstand zwischen den Radarmen 550mm
- Gabelzinkenbreite 15mm
- Gabellänge 650mm
- Einfahrlänge 750mm
- Gesamtlänge 1125mm
- Einfahrhöhe Radarme 29mm
- Lenkradeinschlag 200°
- Gabelrolle Drm. 80x60mm
- Lenkrolle Drm. 200x50mm
- Eigengewicht 92kg
*Versand erfolgt ohne Rolle
Produkteigenschaften
| Art.-Nr.: | 03300039 |
| Ausführung: | speziell geeignet für Rotatoren |
Allgemeine Produktbeschreibung
Sie möchten Rollen einfach und schnell Heben? Dann ist der Rollenheber genau das Richtige für Sie! Dieser hebt und fährt die Rollen manuell.
Der Rollenheber für Rotatoren kommt durch sein kompaktes Design häufig dann zum Einsatz, wenn zur Bestückung der Maschinen nur wenig Platz zur Verfügung steht. Mit ihm können Sie die Rollen einfach und präzise positionieren.
Er hat eine Tragkraft von 500 kg und eignet sich für Rollen mit einem Durchmesser von max. 1270 mm sowie einer Breite von 520 mm.
Die Hubhöhe beträgt 800 mm die Bauhöhe liegt bei 1170 mm. Die Gabelbreite ist zwischen 100 und 520 mm verstellbar. Der Lenkradeinschlag des Rollenhebers ist 200°. Bitte beachten Sie, dass der Versand ohne Rolle erfolgt.
