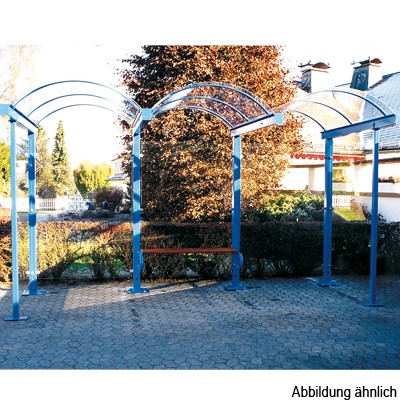

Bogenüberdachung
feuerverzinkte Stahlkonstruktion mit Einscheiben-Sicherheitsglas (ESG) und Polycarbonatscheiben
| Ausführung | Ausführung | Preis | |
|---|---|---|---|
| 03800087 | Rückwand gerade | auf Anfrage | |
| M-D589AE/V/2,0 | Unterstand Anbaueinheit | auf Anfrage | |
| M-D589GE/V/2,0 | Unterstand Grundeinheit | auf Anfrage | |
| M-D589SW/V/1,5 | Seitenwand Breite 1,5m | auf Anfrage | |
| M-D589SW/V/1,0 | Seitenwand Breite 1m | auf Anfrage | |
| M-D589RW/BO | Rückwand Bogen | auf Anfrage |
Bogenüberdachung
- Einseitiges, freitragendes Bogendach aus UV-beständigen, glasklaren Polycarbonatscheiben
- Konstruktion der Überdachung feuerverzinkt nach DIN EN ISO 1461
- Grundeinheit mit zwei Bögen Breite 3 m
- Anbaueinheit mit einem Bogen Breite 1,5 m
- Dachtiefe der Überdachung 2 m
- Lichte Höhe 2,20 m
- Seitenwand 1 m
- Rohrstützen in T-Form (einseitig)
- Dach-Konstruktion mit Rinnenträgern, einer Wasserrinne, Einfassprofilen, sowie Konstruktions- und Klemmbügeln
- Schneelast des Daches maximal 75 kg/m²
- Rück- und beide Seitenwände verfügen über Einscheiben-Sicherheitsglas (ESG)
- Sicherheitsglas 8 mm dick
- Rückwand oben gerade
- zzgl. Frachtkosten
Optional auf Wunsch gegen Aufpreis gerne erhältlich:
- Rückwand oben gebogen
- Polycarbonatscheiben bronce getönt
- Stahlkonstruktion beschichtet
- selbstklebender Vogelschutz-Aufkleber
- Sitzbank mit Hartholzleisten
- Fußplatten zum Aufdübeln
- andere Baumaße : wie z.B. Seitenwand 1,50 mtr., Dachtiefe 2,25 mtr.
Produkteigenschaften
| Art.-Nr.: | 03800087 |
| Ausführung: | Rückwand gerade |
| Frachtkosten: | nach Aufwand |
Allgemeine Produktbeschreibung
Diese Überdachung besteht aus einer feuerverzinkten Stahlkonstruktion nach DIN EN ISO 1461 und verfügt über eine Grundeinheit mit zwei Bögen (Breite 3 m), eine Anbaueinheit mit einem Bogen (Breite 1,5 m) und Rohrstützen in T-Form, lichte Höhe 2,2 m. Das einseitige, freitragende Bogendach verfügt über eine UV-beständige, glasklare Polycarbonatscheibe. Die Dach-Konstruktion besteht aus Rinnenträgern, die als Trägerelemente dienen, einer Wasserrinne, Einfassprofilen, sowie Konstruktions- und Klemmbügeln. Das Dach dieses Unterstandes verfügt über eine Dachtiefe von 2m, maximale Schneelast 75 kg/m². Rück- und die beiden Seitenwände der Überdachung bestehen aus 8mm dickem Einscheiben-Sicherheitsglas (ESG), glashell. Die Seitenwände haben eine zusätzliche Rohrstütze. Glashalter dienen zur Befestigung der Rückwand. Diese ist Standardmäßig oben gerade. Die Entwässerung ist nicht sichtbar, da sie von den Rinnenträgern durch die Rohrstützen läuft, der Ablauf ist oberirdisch. Der Unterstand wird mit Rohrstützen zum Einbetonieren in bauseitigen Köcherfundamenten befestigt. Andere Baumaße gerne auf Anfrage. Befragen Sie dazu unsere Mitarbeiter.
